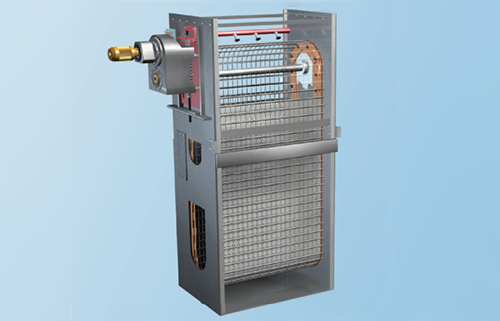

北京北排-SN内进式非金属孔板格栅

  • 产品描述
  • 技术指标
  • 配件信息
  • 订购指南
  • 资料下载
  • 产品视频
  • 立即询价

用途

SN内流式非金属孔板格栅是给、排水预处理除污成套设备的主要产品之一。常用作细格栅,用于拦截、清除液体中各种固体颗粒物、悬浮物、毛发等纤维物质。

产品应用于污水、再生水、工业废水处理和自来水、发电厂冷却水取水口等大流量的水处理设施。经固液分离后可去除液体中部分有机或无机悬浮固体,大幅降低后续处理工艺负荷。

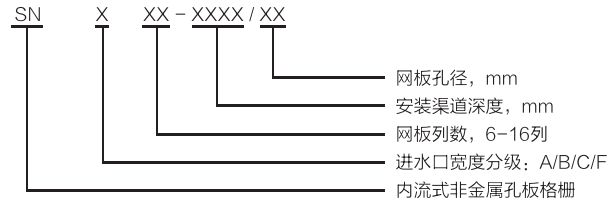

型号标注示例


示例:SNC12-3000/03指进水口宽度为850mm(C级),共12列网板,安装渠道深度为3000mm,网板孔径为3mm的内流式非金属孔板格栅。

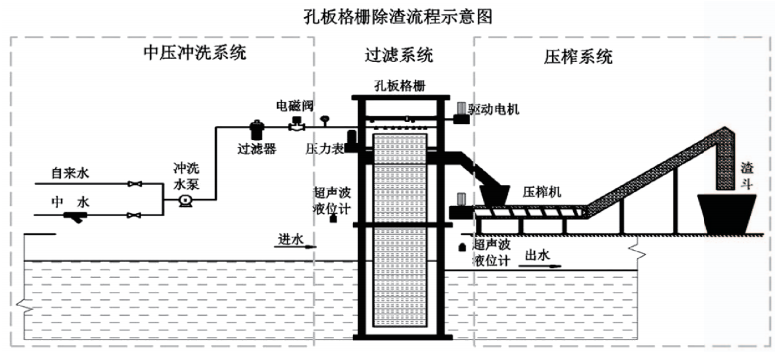

结构原理

SN内流式非金属孔板格栅由机架、驱动系统、网板回转系统、冲洗系统、收渣系统及电控系统六部分组成。

污水以中心入流方式进入格栅,经两侧网板过滑后流出格栅,污物被载留在网板内侧,滑后水从格查两侧进入后续工序。网板运转至格栅上端时,由冲洗系统进行冲洗,污物随冲洗水排放到收渣系统。


性能特点

>格栅可有效拦载和去除毛发、纤维等细碎杂质;

>孔板采用非金属材料,疏水性强,抗拉、抗压强度高,质蛛轻、耐磨损、抗腐蚀;

>冲洗水将截留在孔板上的污物彻底清除;

>格查为模块化设计,水下无传动部件,操作简单,维护保养方便;

>可根据需要采用时序、液位差、变频调速、连续运转等多种运行模式;

>无需土建预埋,蔡机安装方便。



    SN内进式非金属孔板格栅技术指标
    产品系列过水量范围(万吨/日)SNBSNCSNF
    过滤精度(mm)φ1、φ2、中3、φ4、φ5
    过水量范围(万吨/日)0.5-25
    驱动功率( kw)0.75-3
    网板列数(N)6-126-158-168-16
    进水口宽度b(mm)4806408501000
    适合安装渠宽B(mm)1200-15001500-18001800-2200≥2200
    适合安装渠深H(mm)1200- 3000 1500-50001800- 55002200-6000
    设备长度L(mm)150*N+1000
    设备宽度B0(mm)11001280
    14801680
    设备高度H0(mm)H+2270H+2725H+2925H+2975


订购指南
型号产品名称
SNBSN内进式非金属孔板格栅
SNCSN内进式非金属孔板格栅
SNFSN内进式非金属孔板格栅
